برای چه کاری می توانم از این یکسو کننده زیرساخت شارژ EV 40KW استفاده کنم؟
رکتیفایر زیرساخت شارژ EV 40KW را می توان در ایستگاه های شارژ سریع DC و کانتینر شارژ EV برای خودروهای برقی و اتوبوس های الکترونیکی استفاده کرد.
توجه: ماژول شارژر برای شارژرهای سواری (داخل خودروها) کاربرد ندارد.
ویژگی های یکسو کننده 40 کیلووات
- محدوده ولتاژ ورودی (AC): 285 ~ 475 ولت
- محدوده ولتاژ قابل تنظیم خروجی (DC): 150 تا 1000 ولت
- محدوده دمای عملیاتی:-30~+75 درجه
- حداکثر راندمان: بیشتر یا مساوی 95.6٪
- محدوده توان ثابت خروجی: 40 کیلووات ثابت توسط خروجی 1000-280VDC
- ارتباط با اتوبوس CAN
- وصل و نصب سریع
- اتصال کوتاه بدون آسیب

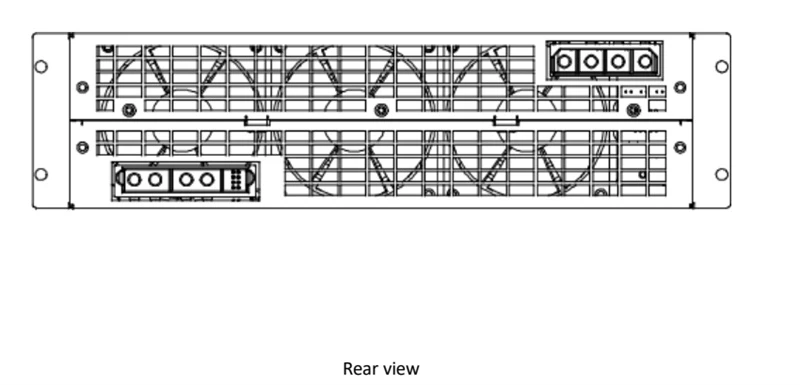

ابعاد یکسو کننده شارژر EV 40KW
توضیحات لوله نمایشگر یکسو کننده 40 کیلووات
a) لوله نمایش: رنگ قرمز، 3 بیت
محتوای نمایش: ولتاژ، جریان، آدرس، نسخه، کد خطا
b) دکمه را فشار دهید تعداد 2 عدد:
▲ (بالا)، ▼ (پایین)
برای تغییر محتوای نمایش و تنظیم پارامترهای ماژول، دکمه را فشار دهید.
ج) روش های عملیاتی
i.در صفحه نمایش، فشار کوتاه ▲ یا ▼، صفحات نمایش را به نوبه خود تغییر دهید.
iiدر صفحه تنظیم، مدت کوتاهی ▲ یا ▼ را فشار دهید، مقدار تنظیم را افزایش یا کاهش دهید.
III.در صفحه نمایش، مدت طولانی ▲ یا ▼ را حدود 2.5 ثانیه فشار دهید، وارد صفحه تنظیم شوید.
IVدر صفحه تنظیم، مدت طولانی ▲ یا ▼ را حدود 2.5 ثانیه فشار دهید، تنظیمات فعلی را ذخیره کرده و به صفحه نمایش بازگردید.
مشخصات فنی یکسو کننده AC به DC 40KW
|
رتبه بندی برق |
ولتاژ ورودی (V AC) |
285 ~ 475 ولت متناوب؛ 3-فاز |
|
فرکانس (HZ) |
45 هرتز - 55هرتز |
|
|
ضریب قدرت |
بزرگتر یا مساوی 0.99 (بار کامل) |
|
|
حداکثر توان خروجی (KW) |
40 کیلو وات |
|
|
حداکثر جریان خروجی (A) |
143A |
|
|
ولتاژ خروجی (V DC) |
150 - 1000V DC |
|
|
قدرت ثابت محدوده ولتاژ خروجی (V DC) |
280~500VDC، 500~1000VDC |
|
|
بازده خروجی |
>95.6٪ (بار کامل) |
|
|
دقت تثبیت ولتاژ |
کمتر یا مساوی ±0.5٪ |
|
|
دقت تثبیت جریان |
کمتر یا مساوی 1±% (جریان بار در محدوده 20% تا 100%) |
|
|
عدم تعادل اشتراک فعلی برای ماژول ها به صورت موازی |
کمتر یا مساوی ± 5٪ (جریان متوسط موازی باید بیشتر از 5A باشد) |
|
|
ضریب ارزش موثر ریپل خروجی |
کمتر یا مساوی ±0.5٪ |
|
|
HMI |
چراغ LED |
بله (وضعیت کار را مشخص کنید) |
|
دستگیره را اجرا کنید |
بله |
|
|
قطعات |
کانکتورها و کابل ها |
|
|
ارتباط برقرار کنید |
پروتکل |
اتوبوس می تواند |
|
رتبه بندی های زیست محیطی |
سطح حفاظت IP |
IP20 |
|
دمای کاری |
دمای عملیاتی:-30~50 درجه (درجه خروجی بالاتر از 55 درجه) |
|
|
دمای ذخیره سازی |
دمای ذخیره سازی:{0}}~75 درجه |
|
|
رطوبت نسبی |
%5RH~95%RH بدون تراکم |
|
|
ویژگی های حفاظتی |
حفاظت در برابر ولتاژ ورودی |
490±10Vac |
|
بازیابی اضافه ولتاژ ورودی |
475±10Vac |
|
|
حفاظت در برابر ولتاژ ورودی |
270±10Vac |
|
|
بازیابی ولتاژ پایین ورودی |
285±10Vac |
|
|
عیب فن |
به دلیل خطا خاموش شود |
|
|
حفاظت از افت فاز ورودی |
خاموش شدن به دلیل افت فاز |
|
|
حفاظت در برابر اتصال کوتاه خروجی |
بله |
|
|
حفاظت در برابر جریان بیش از حد خروجی |
بله، خاموش و قفل در اتصال کوتاه، لازم است برای بازیابی مجدد نیرو داده شود |
|
|
حفاظت در برابر ولتاژ خروجی |
بله، با سخت افزار و نرم افزار محافظت دو برابر ولتاژ بیش از حد، ماژول پس از ولتاژ بیش از حد قفل می شود. برای بازیابی نیاز به برق رسانی مجدد دارید. |
الزامات برای بهبود عملکرد ماژول شارژ
قابلیت شارژ سریع تجهیزات شارژ DC دستیابی به خروجی انرژی الکتریکی با توان بالا از طریق جریان بالا و ولتاژ بالا است که الزامات بالاتری را برای عملکرد ماژول شارژ ایجاد می کند. با افزایش سطح ولتاژ و توان، دشواری توپولوژی مدار تبدیل برق الکترونیکی قدرت، الگوریتم کنترل نرم افزار تعبیه شده، طراحی اجزای مغناطیسی با فرکانس بالا، طراحی ساختار اتلاف حرارت با توان بالا ماژول شارژ نیز افزایش یافته است. در عین حال، ایمنی و قابلیت اطمینان آن باید تضمین شود، که الزامات جدیدی را برای تولید کنندگان ماژول شارژ مطرح می کند و آستانه فنی ماژول های شارژ را بیشتر می کند. پیش نیاز 1: ارتقاء برق با همان اندازه. افزایش توان خروجی تجهیزات شارژ DC عمدتاً با افزایش تعداد ماژول های شارژ یا افزایش توان یک ماژول شارژ برای افزایش توان کل تجهیزات شارژ DC حاصل می شود. با این حال، با توجه به حجم محدود شمع های شارژ، صرفاً افزایش تعداد ماژول های شارژ نمی تواند نیازهای افزایش توان را برآورده کند. بنابراین لازم است که توان یک ماژول واحد را بدون تغییر حجم ماژول شارژ افزایش دهیم، یعنی چگالی توان را افزایش دهیم.
عکس های بسته از یکسو کننده زیرساخت شارژ EV 40KW
